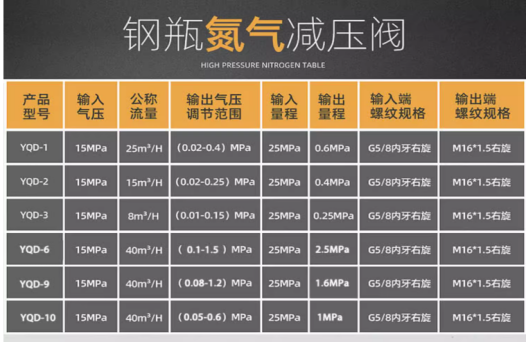

1.减压阀型号规格选择：
品牌 YQ
型号 YQ-12
阀体材质 黄铜
输入压力 15MPa
安全压力 1.5倍输入压力
压力表量程常规：输入25MPa 输出1.6MPa 0.1MPa
输入/输出螺纹 输入G5/8内牙右旋 输出M16*1.5右旋
适用介质 高纯气体及腐蚀性气体N2 H2 O2 Ar SO2 空气等；

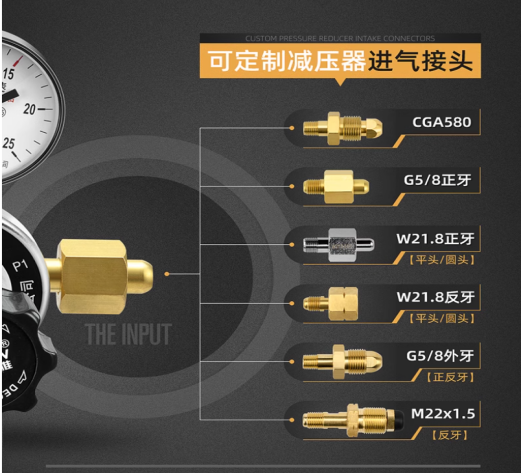

进气接头常规配置：G5/8正牙

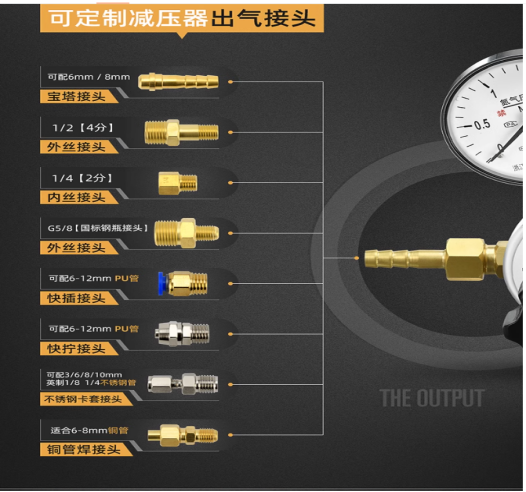

出气接头常规配置：
内螺纹M16*1.5-不锈钢卡套接头1/4

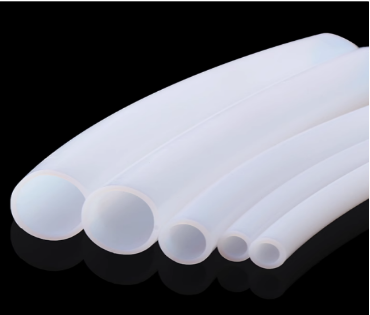

2.进进气气管选用：常规配置聚四氟管外径6.35mm
3. PU软管接宝塔嘴接口或快插接口

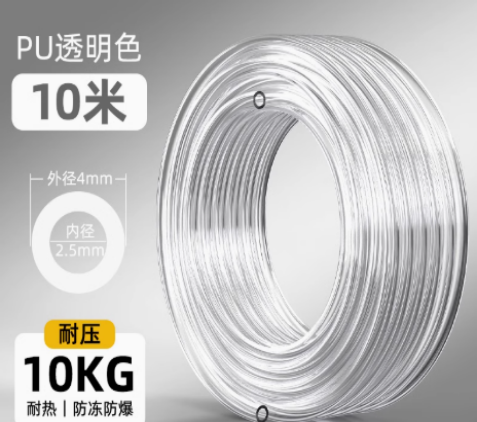

PU气管常用型号:
4*2.5 6*4 8*5 10*6.5 12*8

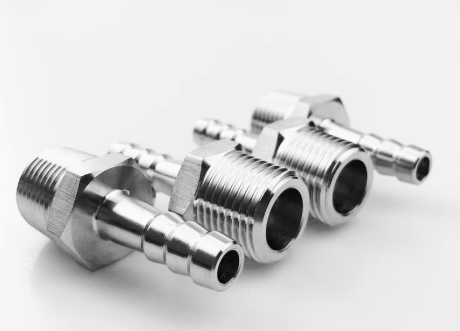

常用宝塔嘴接头口：
2分Φ6mm 2分Φ8mm 2分Φ10mm 2分Φ12mm

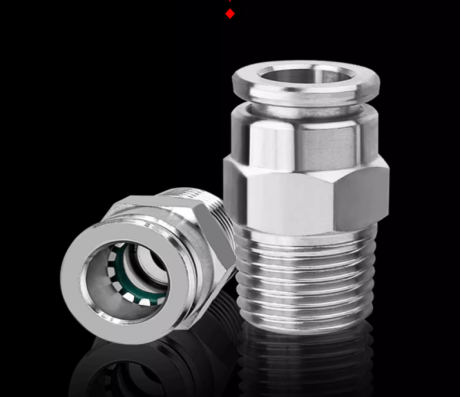

常用快插接口：
PC4-02 PC6-02 PC8-02 PC10-02 PC12-02

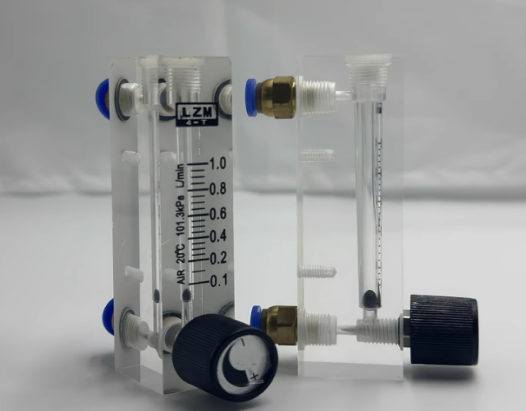

浮子流量计量程范围选择：
10-100ml/min 16-160ml/min 25-250ml/min 50-500ml/min
1-10L/min 2-20L/min
浮子接头常规配置：
卡套接头6.35mm
快插接头PC4-02 PC6-02 PC8-02 PC10-02 PC12-02
宝塔嘴接头2分Φ6mm 2分Φ8mm 2分Φ10mm 2分Φ12mm
真空度知识和压力单位换算：
1.什么叫真空?
真空是指在有限的空间内，压力低于101325Pa的气体状态。在真空状态下，该压力值越小则表示气体越稀薄。
2.什么叫极限真空(也称为真空度)?
将真空泵与检测容器相连，进行长时间连续抽气，当容器内的气体压力不再下降而维持某一定值时，此压力称为该系统地的极限真空。该值越小则表明越接近理论真空。普通真空表测得的真空值(即:表压)为相对真空度用负数表示，是指被测气体压力与大气压的差值。
3.什么叫绝对压力和相对压力?
·绝对压力是以绝对真空作为基准所表示的压力:相对压力是以大气压力作为基准所表示的压力。
·由于大多数测压仪表所测得的压力都是相对压力，故相对压力也称表压力。绝对压力与相对压力的换算关系为:
绝对压力=相对压力+大气压力
·如果系统中的绝对压力小于大气压,这时在系统上的绝对压力比大气压小的部分数值称为真空度。即
真空度=大气压-绝对压力
4.影响系统真空度的因素?
在炉体的真空密封系统的气密性完好的情况下，真空度的高低取决以抽气系统能力，一般如需粗真空只需配备单极或双极的机械泵即可。若需抽至10-1Pa，需配备四级机械泵。若需抽至10-3Pa——10-4pa 或更高的真空，须配备分子泵或离子泵。

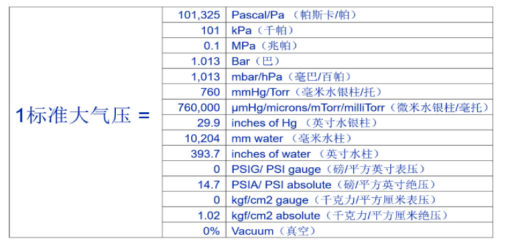

我国法定压力单位为帕斯卡(简称帕)，符号为Pa,我国常用非法定压力单位为巴、亳巴、托、标准大气压、工程大气压、毫米汞柱等。压力单位换算关系如下:
真空度测量单位换算表
| pa | Torr/mmHg | In.Hg | mbar | psi | atm |
Pa | 1 | 7.50X10-3 | 2.90X10-4 | 1.00X10-2 | 1.45X10-4 | 9.87X10-6 |
Torr/mmHg | 1.33x102 | 1 | 3.94X10-2 | 1.33 | 1.93x10-3 | 1.31x10-3 |
In.Hg | 3.39X102 | 2.54x10 | 1 | 3.38X10 | 4.91X10-1 | 3.34X10-2 |
mbar | 1.00x102 | 7.50x10-1 | 2.95X10-2 | 1 | 1.45X10-2 | 9.87X10-4 |
psi | 6.89x103 | 5.17X10 | 2.04 | 6.89X10 | 1 | 6.80X10-2 |
atm | 1.01X105 | 7.60X102 | 2.99x10 | 1.01X103 | 1.47X10 | 1 |
注：1兆帕(MPa)=1000000 帕(Pa)
1巴(bar)=1000 毫巴(mbar)
1亳巴(mbar)=1000 微巴(μ bar)=1000 达因/厘米2(dyn/cm2)
1托(Tor)=1毫米汞柱(mmHg)=133.322 帕(Pa)
1工程大气压=1千克力/厘米2(kgf/cm2)
1物理大气压=1标准大气压(atm)
数显真空计换算表
Pa | mbar | Torr | mTorr |
1.0E+00 | 1.0E-02 | 7.5E-03 | 7.5E+00 |
8.0E-01 | 8.0E-03 | 6.0E-03 | 6.0E+00 |
1.2E+00 | 1.2E-02 | 9.0E-03 | 9.0E+00 |
5.0E+00 | 5.0E-02 | 3.8E-02 | 3.8E+01 |
1.3E-02 | 1.3E-04 | 9.8E-05 | 9.8E-02 |
1.4E-01 | 1.4E-03 | 1.1E-03 | 1.1E+00 |
1.1E-02 | 1.1E-04 | 8.3E-05 | 8.3E-02 |
5.0E-03 | 5.0E-05 | 3.8E-05 | 3.8E-02 |
1.1E+00 | 1.1E-02 | 8.3E-03 | 8.3E+00 |
1.4E-04 | 1.4E-06 | 1.1E-06 | 1.1E-03 |
1 Pa= 1.02×10-5Kgf/cm2= 1×10-5bar = 0.01mbar= 9.87×10-6atm= 7.5×10-3torr= 4.01×10-3inH20= 7.5×10-3mmHg= 1.45×10-4PSI
